특징
- 기계의 작동이 에너지 절약형으로 설계되어 있으며, 기계운전이 간단합니다.
- 기계의 작동이 에너지 절약형으로 설계되어 있으며, 기계운전이 간단합니다.
- 금형체결을 원-터치로 체결할 수 있도록 하였으며, 하열판에 볼트란스 유니트를 장착하여 금형교환이 쉽도록 하였습니다.
- 금형의 크기와 높이에 따라, 열판규격을 변형할 수 있으며, 최대금형 및 최소금형도 변경하여 설계 제작합니다.
- 기계운반용 조작S/W가 작업순서에 따라 순차적으로 배치되어 있어, 초보자도 쉽게 운전할 수 있습니다.
- 작업구간 안전장치 및 OVER-STROKE가 설치되어 있어 안전을 최우선으로 합니다.
- 열판이 FCD-55이상으로 주조되어 열변형이 없으며, 온도분포가 일정합니다.
- 본체주물이 FCD-45이상으로써 견고하고 변형이 없습니다.
- 제품에 따라 압력, 온도를 기준치로 설정 조정합니다.
- 기계설치 면적이 좁은 공간에 여러대의 설비를 배치할 수 있습니다.
Specifications

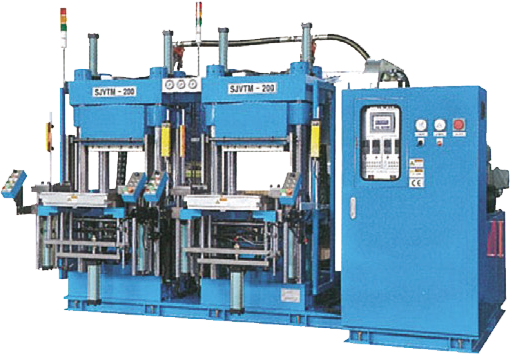

| specifications / model | SJVTM 50 |
SJVTM 100 |
SJVTM 150 |
SJVTM 200 |
|
|---|---|---|---|---|---|
| Clamping Force | ton | 50 |
100 | 150 | 200 |
| Clamping Type | type | HY'D-RAM | |||
| Heating Plate | mm | 300×300 | 400×400 | 450×450 | 500×500 |
| Day-Light | mm | 250 | 300 | 350 | 350 |
| Clamping Stroke | mm | 200 | 250 | 300 | 300 |
| Min Mold Thickness | mm | 50 | 50 | 50 | 50 |
| Vacuum Pump Capacity | L/min | 1200 | 1200 | 2000 | 2000 |
| Heater Capacity | kw | 4.8 | 8.4 | 13.2 | 20 |
| Motor Capacity | kw | 5.5 | 7.5 | 11 | 11 |
| Total Electric Capacity | kw | 12.5 | 17.7 | 26.1 | 32.8 |
| Overall Dimension | m | 1.0×1.2×2.1 | 1.2×1.5×2.5 | 1.3×1.7×2.7 | 1.5×1.9×2.8 |
| Machine Weight | ton | 5 | 6 | 7 | 8 |

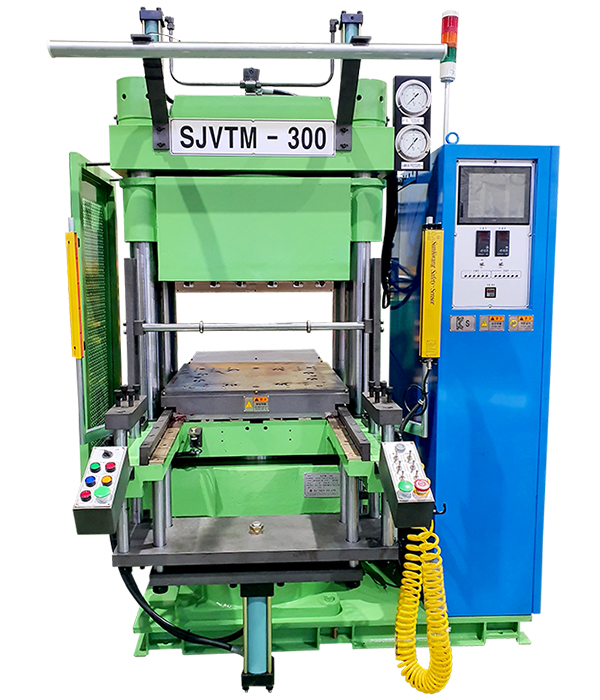

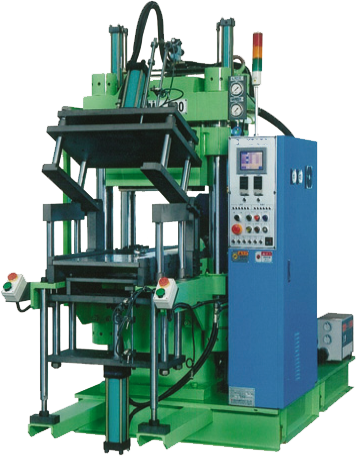

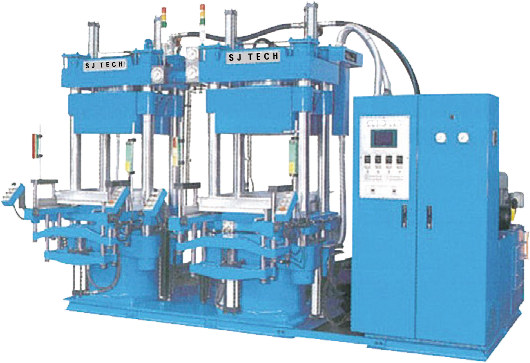

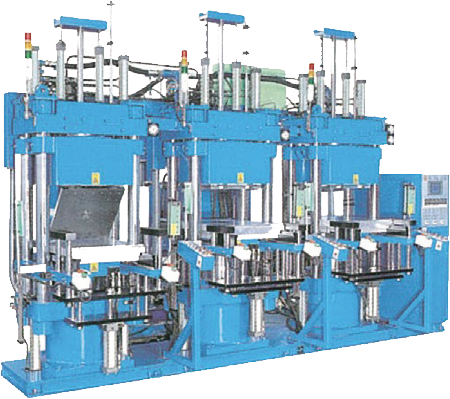

| specifications / model | SJVTM 300 |
SJVTM 400 |
SJVTM 450 |
SJVTM 550 |
|
|---|---|---|---|---|---|
| Clamping Force | ton | 300 |
400 | 450 | 550 |
| Clamping Type | type | HY'D-RAM | |||
| Heating Plate | mm | 600×600 | 700×700 | 750×750 | 800×800 |
| Day-Light | mm | 350 | 400 | 400 | 400 |
| Clamping Stroke | mm | 300 | 350 | 350 | 350 |
| Min Mold Thickness | mm | 50 | 50 | 50 | 50 |
| Vacuum Pump Capacity | L/min | 2000 | 2000 | 2000 | 2000 |
| Heater Capacity | kw | 22 | 30 | 33 | 37 |
| Motor Capacity | kw | 15 | 15 | 18.5 | 22.5 |
| Total Electric Capacity | kw | 38.1 | 44.2 | 51.3 | 58 |
| Overall Dimension | m | 1.7×2.0×3.0 | 1.9×2.2×3.1 | 2.1×2.5×3.3 | 2.3x2..7×3.5 |
| Machine Weight | ton | 10 | 13 | 17 | 20 |
| specifications / model | SJVTM 650 |
SJVTM 800 |
SJVTM 1000 |
SJVTM 1200 |
|
|---|---|---|---|---|---|
| Clamping Force | ton | 650 | 800 | 1000 | 1200 |
| Clamping Type | type | HY'D-RAM | |||
| Heating Plate | mm | 900×900 | 1000×1000 | 1200×1100 | 1400×1200 |
| Day-Light | mm | 500 | 500 | 600 | 350 |
| Clamping Stroke | mm | 450 | 450 | 550 | 550 |
| Min Mold Thickness | mm | 50 | 50 | 50 | 50 |
| Vacuum Pump Capacity | L/min | 3200 | 3200 | 3200 | 3200 |
| Heater Capacity | kw | 47 | 50 | 56 | 62 |
| Motor Capacity | kw | 30 | 30 | 37.5 | 37.5 |
| Total Electric Capacity | kw | 77.2 | 79.8 | 95.2 | 100.2 |
| Overall Dimension | m | 2.5×3.0×3.8 | 3.0×3.3×4.0 | 3.4×3.7×4.0 | 3.7×4.2×4.5 |
| Machine Weight | ton | 33 | 45 | 55 | 65 |
| specifications / model | SJVTM 1500 |
SJVTM 2000 |
|||
|---|---|---|---|---|---|
| Clamping Force | ton | 1500 |
2000 | ||
| Clamping Type | type | HY'D-RAM | |||
| Heating Plate | mm | 1600×1400 | 2000×1700 | ||
| Day-Light | mm | 700 | 700 | ||
| Clamping Stroke | mm | 650 | 650 | ||
| Min Mold Thickness | mm | 50 | 50 | ||
| Vacuum Pump Capacity | L/min | 3200 | 3200 | ||
| Heater Capacity | kw | 69 | 82 | ||
| Motor Capacity | kw | 45 | 45 | ||
| Total Electric Capacity | kw | 112.9 | 129.8 | ||
| Overall Dimension | m | 4.0×4.5×5.2 | 4.5×5.0×5.9 | ||
| Machine Weight | ton | 80 | 95 | ||
